Классификация сварочных аппаратов
Содержание:
Источники сварочного тока (для металлов)
Основные параметры выбора сварочного аппарата
Ручная дуговая сварка плавящимся электродом (MMA)
Ручная сварка в защитных газах (TIG)
Сварка пластика, полимеров и ПВХ-мембран
Ключевые параметры аппаратов для пластика
Сварка как способ неразъемного соединения материалов вошла в нашу жизнь чуть более века назад и сегодня играет ключевую роль во множестве отраслей — от микроэлектроники до строительства. Разнообразие металлов, сплавов, полимеров и ПВХ-мембран потребовало создания множества технологий и инструментов. Главным методом для металлов остается электрическая сварка (и резка) низколегированных сталей, а для пластика применяют тепловые и высокочастотные технологии.
Преимущества очевидны: прочное и быстрое соединение при минимальных затратах. Сварочный аппарат позволяет не только соединять, но и разрезать материалы даже в труднодоступных местах. Современные устройства благодаря электронике стали компактнее, что расширило их применение в быту и промышленности.
Рассмотрим виды сварочных аппаратов, их параметры и методы для разных материалов.
Источники сварочного тока (для металлов)
Это ключевой элемент аппарата, преобразующий сетевое напряжение в ток с нужными параметрами.
Сварочные трансформаторы
Простейшая конструкция с понижающим трансформатором. Ток регулируется изменением зазора между обмотками. Выдают только переменный ток, для цветных металлов требуют дополнительных элементов.КПД до 90 %, но тяжелые, нуждаются в мощном охлаждении вентиляторами.
- Плюсы: низкая цена, долговечность.
- Минусы: редкое применение сегодня.
Сварочные выпрямители
Трансформатор + диодный блок + устройства регулировки/защиты. Обеспечивают стабильный постоянный ток и дугу, значительно лучшее качество шва.
- Плюсы: цена близка к трансформаторам, надежны.
- Минусы: большой вес, просадка напряжения в сети.
Сварочные инверторы
Современный тип: высокая частота (десятки кГц) минимизирует вес трансформатора (300 г вместо 18 кг). Постоянный ток высокого качества, точная регулировка. Вес аппарата — 3–7 кг.Состоят из выпрямителя, фильтра, ВЧ-преобразователя, трансформатора, второго выпрямителя и электроники. Технологии: MOSFET (дешевле, до 24 транзисторов) или IGBT (легче, частота 60–85 кГц, термозащита 90 °C).
- Преимущества: Hot Start (легкий поджиг), Arc Force (против залипания), Anti-Stick (отключение при прихвате). В премиум-моделях есть регулировка.
- Недостатки: чувствительность к пыли/влаге (проф. модели защищены), чистка сжатым воздухом. Работают на 170–250 В, варисторы от скачков.
Основные параметры выбора сварочного аппарата
- Продолжительность включения (ПВ). Показывает время работы до перегрева в 10-минутном цикле. По EN 60974-1 — при 40 °C непрерывно, по Telwin — при 20 °C с перерывами. Уточняйте методику: 10–20 % по европейскому ≈ 60–80 % по Telwin.
- Диапазон сварочного тока. Косвенно отражает мощность: больше ток — крупнее электрод, выше ПВ на малых электродах. Для быта трансформаторам хватит 150 А (электрод 3 мм), инверторы при них варят 4 мм.
- Напряжение холостого хода. 60–85 В: чем выше значение — тем проще поджиг дуги, особенно для новичков и «капризных» электродов.
- Дополнительные функции. Аргонодуговая оснастка, полуавтомат (проволока) — для профи, разных металлов, тонких листов. Для быта редко нужны, к тому же повышают цену.
Виды сварки металлов
Ручная дуговая сварка плавящимся электродом (MMA)
Наиболее популярный метод: проволока с обмазкой плавится, шлак защищает ванну от кислорода, улучшает дугу.Для черных металлов, чугуна, некоторых цветных сплавов (с ними качество ниже из-за выгорания компонентов).
Ручная сварка в защитных газах (TIG)
Аргон (с O₂ для очистки) + неплавящийся вольфрамовый/графитовый электрод + присадка из материала деталей.Высокое качество без шлака, без выгорания легирующих добавок. Постоянный ток прямой полярности (переменный — для алюминия). Дорогой, медленный, но незаменим для малых объемов сложных металлов.
Полуавтоматическая сварка
Автоподача проволоки (или неплавящийся электрод), ручное перемещение горелки. MIG (инертные газы), MAG (активные), порошковая проволока (без газа). Постоянный/импульсный ток.Для тонких листов, высоколегированных сталей, цветных металлов, промышленности.
Другие методы сварки металлов
- Плазменная сварка. Плазменная струя от ионизации газа между электродами (один — изделие, или оба в плазмотроне). Чаще используется для наплавки и резки, реже — для сварки.
- Контактная сварка. Заготовки прижимаются, нагреваются током до пластичности и сжимаются. Разновидности: точечная, стыковая, рельефная, шовная. При точечной сварке детали внахлест зажимаются электродами, пропускается импульс низкого напряжения (несколько В) и высокого тока (тысячи А), образуя сварные точки. Требует чистых поверхностей, подходит для тонких листов (автомобильные кузова), минимизирует коробление, легко автоматизируется, возможна ручная работа.
Сварка пластика, полимеров и ПВХ-мембран
Основные технологии

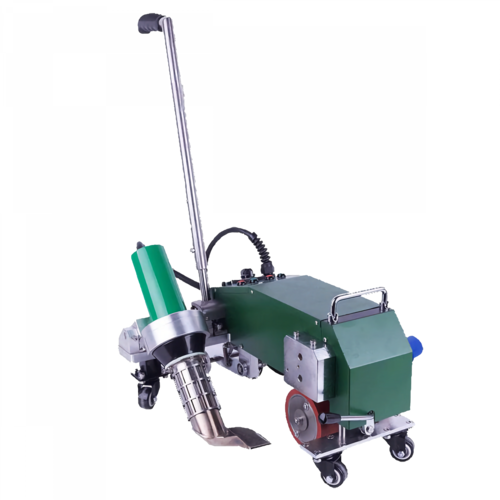

- Тепловоздушная сварка: горячий воздух (400–600 °C) плавит ПВХ, ПЭ, ПП, мембраны. Используются наконечники для стыков, углов, экструзии.
- Ультразвуковая: быстрая, серийная, вибрация 20–40 кГц для термопластов.
- Высокочастотная (HF): электромагнитный нагрев ПВХ-мембран для тентов, баннеров.
- Зеркальная: нагрев зеркалом + сжатие для труб ПЭ/ПП.
Ключевые параметры аппаратов для пластика
- Мощность: 1,5–6 кВт (быт/проф).
- Температура: 20–700 °C с точной регулировкой.
- ПВ: до 100 % у проф. моделей.
- Вес: 3–15 кг, портативные.
- Наконечники: комплекты под ПВХ, ПЭ, ПП, мембраны.
Защита сварщика
При сварке возникают определенные риски: высокая температура металла/шлака/полимеров, яркая дуга (видимый/ИК/УФ), токсичные газы, риск поражения током. Обязательны маска и одежда.
- Сварочная маска/щиток.
Защищает глаза/лицо (пластик/фибра). Фильтр: стекло + оргстекло, затемненное или «хамелеон» (автозатемнение, регулировка). Для сложных условий — с воздухом, каской, наушниками.
- Одежда и СИЗ.
Брезент, резина/кожа (слабогорючие). Перчатки, грубая обувь (кожа/резиновые сапоги). Диэлектрические коврики.
- Дополнительные меры.
Исправность оборудования, заземление, изоляция проводов, контакт обратки, фиксация деталей. Организуйте рабочее место без спешки — безопасность всегда на первом месте.
Узнайте больше о сварке пластика из статей в блоге Weldi о ремонте и уходе за оборудованием. Профессиональные и бытовые аппараты представлены в каталоге, они реализуются по выгодным ценам и с доставкой по России.
